Scheda PCB in metallo - Substrato in alluminio

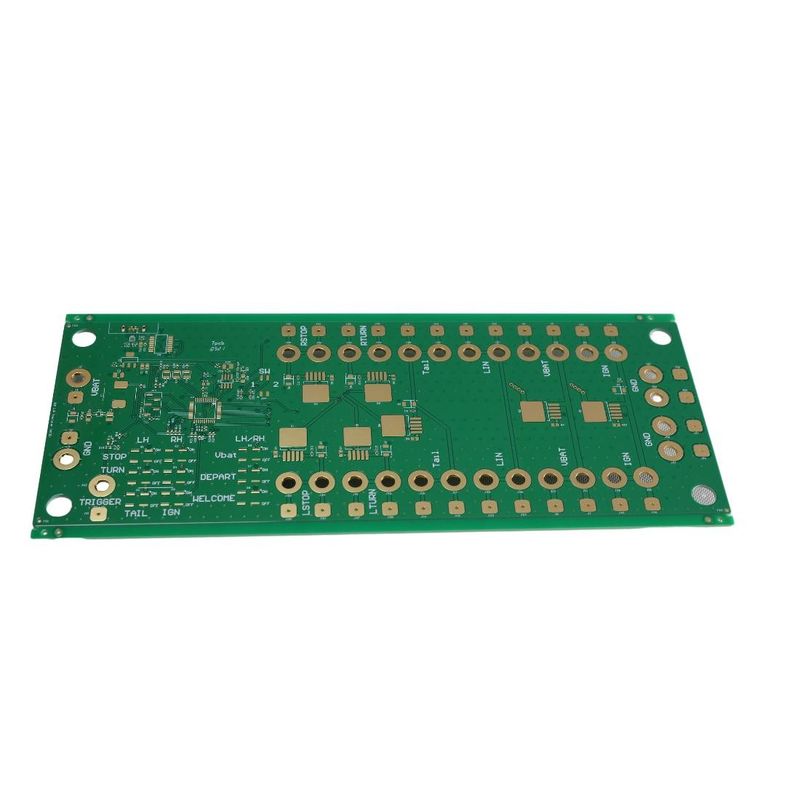

Scheda PCB in metallo con substrato in alluminio per display a luce ad alta densità

Il substrato in alluminio è una piastra rivestita in rame con base metallica con una buona funzione di dissipazione del calore, il pannello singolo generale è composto da tre strati di struttura, rispettivamente, strato di circuito (foglio di rame), strato isolante e base metallica. Per usi di fascia alta sono progettati anche pannelli doppi, la struttura dello strato di circuito, strato isolante, base in alluminio, strato isolante, strato di circuito. Pochissime applicazioni sono schede multistrato, che possono essere realizzate con schede multistrato ordinarie e strati isolanti e basi in alluminio.
1, i vantaggi del substrato in alluminio
(1) La dissipazione del calore è significativamente migliore rispetto alla struttura FR-4 standard.
(2) La conducibilità termica del dielettrico utilizzato è solitamente da 5 a 10 volte superiore a quella della vetroresina epossidica convenzionale e lo spessore è solo un decimo.
(3) L'indice di trasferimento del calore è più efficiente rispetto al PCB rigido tradizionale.
(4) È possibile utilizzare un peso di rame inferiore rispetto a quanto indicato nella figura raccomandata IPC.
2, il campo di applicazione del substrato in alluminio
(1) Apparecchiature audio: amplificatore di ingresso, amplificatore di uscita, amplificatore di bilanciamento, amplificatore audio, preamplificatore, amplificatore di potenza, ecc.
(2) Apparecchiature di alimentazione: regolatore a commutazione, convertitore CC/CA, regolatore SW, ecc.
(3) Apparecchiature elettroniche di comunicazione: amplificatore ad alta frequenza, apparecchiature elettriche di filtro, circuito di trasmissione.
(4) Apparecchiature per l'automazione d'ufficio: azionamenti motore, ecc.
(5) Automobili: regolatore elettronico, accenditore, controller di potenza, ecc.
(6) Computer: scheda CPU, unità floppy disk, dispositivo di alimentazione, ecc.
(7) Modulo di alimentazione: convertitore, relè a stato solido, ponte raddrizzatore, ecc.
Il substrato in alluminio è ampiamente utilizzato, le apparecchiature audio generali, le apparecchiature di alimentazione, le apparecchiature elettroniche di comunicazione, le apparecchiature per l'automazione d'ufficio, le automobili, i computer, i moduli di alimentazione hanno l'esistenza del substrato in alluminio.
